結構特點：
ZR748W-2型燃燒閥（冷風閥）,采用單閘板式結構，用液動裝置通過連桿系統驅動閘板實現啟閉。
本閥用于高爐熱風爐和其他工業爐窖的供風管路作截斷介質用。
本閥安裝于垂直管路，閘板處于密封面上方。安裝時應保證介質流向符合箭頭所示方向。
本閥做冷風閥使用時應在閥門兩側加旁通管路以利于均壓操作。
本閥連接法蘭尺寸符合GB2555-81標準

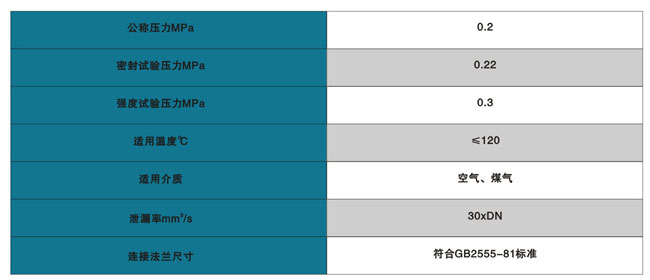

主要性能規范：
主要零件材料：

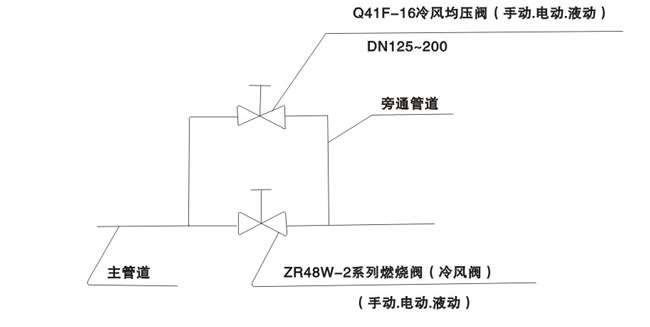

冷風閥安裝示意圖：

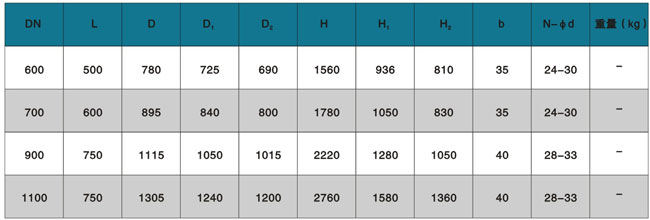

主要結構尺寸：

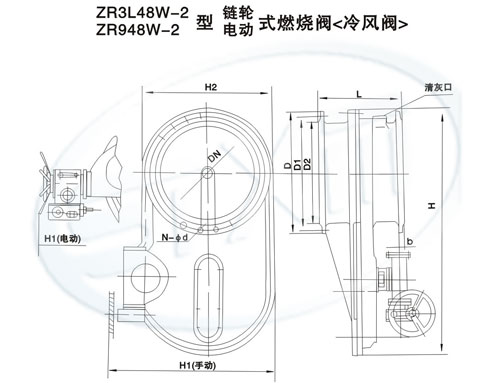

注：圖為鏈輪式燃燒閥（冷風閥）、傳動箱為2級蝸輪箱。電動式燃燒閥（冷風閥）采用1級蝸輪箱加裝Z型電動裝置
結構特點：
ZR3L48W-2型鏈輪式燃燒閥（冷風閥）基本結構與ZR748W-2型相同。用環鏈通過蝸輪付驅動閘板實現啟閉。可在離管道一定距離的位置操作。ZR948W-2型電動式燃燒閥（冷風閥）采用電動裝置通過機械執行機構驅動閘板啟閉。本閥可以遠距離控制。
上述兩種燃燒閥（冷風閥）的安裝使用方法與ZR748W-2型相同。
主要結構尺寸：
