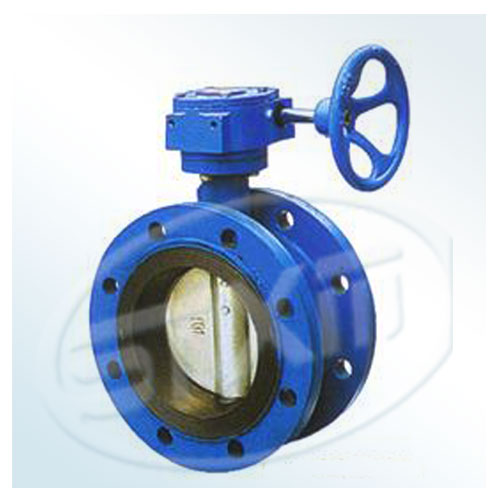

一、產品特點：
設計合理，結構緊湊，裝拆容易，便于維修。采用偏心結構，減少密封圈的摩擦，延長使用壽命。閥板密封圈采用“T”形結構，密封副呈線性密封。完全密封，泄漏為零。阻力系數為0.02Mpa
二、產品執行標準：
符合GB12238-89《通用閥門法蘭和對夾連接蝶閥》標準。
試驗符合GB/T13927-92《通用閥門壓力試驗》標準。
側法蘭連接符合GB/T 17241.6-98《灰鑄鐵管法蘭及墊片》標準。同時符合BS4504，ISO2084，DIN2501中PN1.0Mpa，PN1.6Mpa法蘭連接標準。
三、結構長度：
(1) 短結構符合GB12221-89《法蘭連接金屬閥門結構長度》中對夾式蝶閥長度系列尺寸規定。
(2) 長結構符合GB12221-89《法蘭連接金屬閥門結構長度》中法蘭連接蝶閥長度系列尺寸規定。
|
公稱壓力
(MPa) |
公稱通徑
(mm) |
試驗壓力(MPa)
|
適用溫度
|
適用介質
|
|
|
殼體
|
密封
|
℃
|
|||
|
1.0
|
100～1800
|
1.5
|
1.1
|
-15～110
|
淡水、污水、海水、空氣等
|
四、安裝要求：
要對閥里面保持潔凈，小心輕放。上緊螺絲要對角上緊。
五、主要零部件材質：
|
序號
|
名稱
|
材料
|
|
1
|
閥 體
|
鑄鐵
|
|
2
|
閥 桿
|
不銹鋼（2Cr13）
|
|
3
|
軸 套
|
錫青銅（ZQSn6-6-3）
|
|
4
|
主閥板
|
球墨鑄鐵
|
|
5
|
閥 座
|
丁晴橡膠
|
|
6
|
密封圈
|
NBR
|
|
7
|
蝸輪箱
|
球墨鑄鐵
|
|
8
|
蝸輪
|
鑄鐵
|
|
9
|
蝸桿
|
45#
|
