●概述
電動執行機構在自動調節系統中，根據調節儀表信號的變化，操縱改變調節機構（閥門）位移的一種儀表。

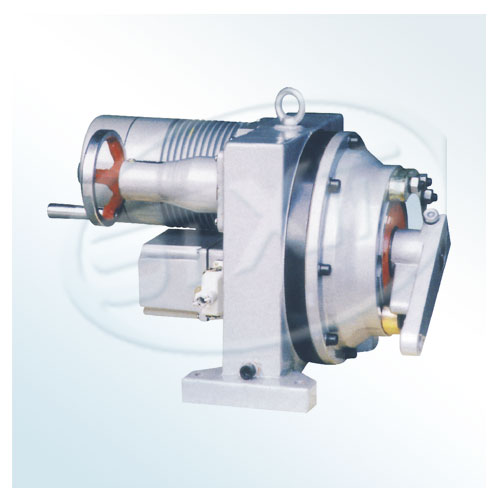

DKJ型角行程電動執行機構可以與變送器、調節器等儀表配套使用，它以電源為動力，接受4~20mADC或0~10mADC信號，將此轉換成與輸入信號相對應的轉角位移，
自動地操縱風門擋板、蝶閥、球閥等調節機構，完成自動調節任務，或者配用電動操作器實現遠方手動控制，該儀
表可廣泛應用于發電廠、鋼鐵廠、化工、輕工等工業部門的調節系統中。
該儀表具有連續調節、遠方手動控制和就地手操作三種控制方式。
該儀表適用于無腐蝕性氣體、環境溫度為-25℃~+70℃，相對濕度為≤95%的場所。
●主要技術參數
輸入信號：0~10mADC、4~20mADC
輸出軸轉矩：見下表
輸入電阻:200Ω(Ⅱ型)、250Ω(Ⅲ型)
輸入通道：3個（相互電隔離）
基本誤差：±2.5%
回差：±1.5%
死區：≤3%
電源電壓：220V.AC、50Hz
輸出軸轉角范圍：0~70°、0~90°
使用環境條件：a、環境溫度：伺服放大器0~50℃、執行機構-25℃~+70℃ b、相對濕度：伺服放大器10%~70%、執行機構≤95%
●型號規格表
