產品概述：
中線對夾蝶閥采用橡膠密封閥座和中線密封形式。利用管道兩端法蘭夾持閥體。具有安裝維護方便、啟閉力矩小、密封可靠、使用壽命長、應用范圍廣等特點。本系列蝶閥廣泛應用于石油化工、輕紡、造紙、冶金、電力等行業的氣體、液體、半流體管路中作調節和截流使用。本閥結構長度尺寸符合GB12221-89對夾蝶閥標準。檢測方法符合GB/T13927-92標準。
主要性能規范:

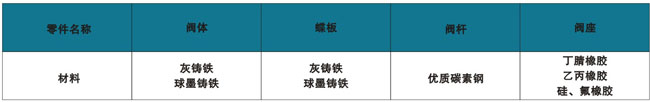

主要零件材料:
結構特點：

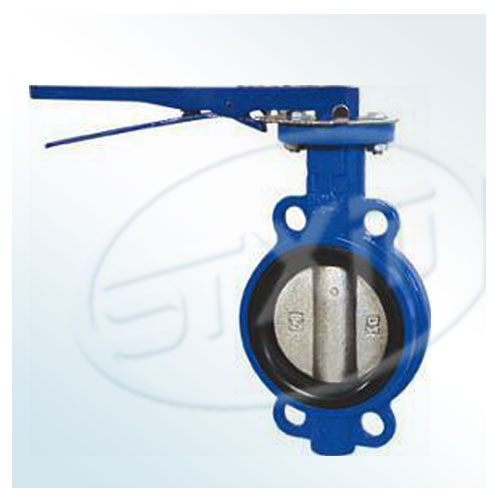

D71X-10型手柄式中線對夾蝶閥用手柄轉動蝶板實現閥門的啟閉。手柄轉至一定位置時定位爪卡入口法蘭端面上的定位槽中用以固定蝶板工作位置。蝶板啟閉角度為：0°、15°、30°、45°、60°、75°、90°。本閥用于各種氣體、液體、半流體介質管路中做調節和截流用。適用于泄漏量小的管路和現場操作的場合。本閥可任意位置安裝無方向性。

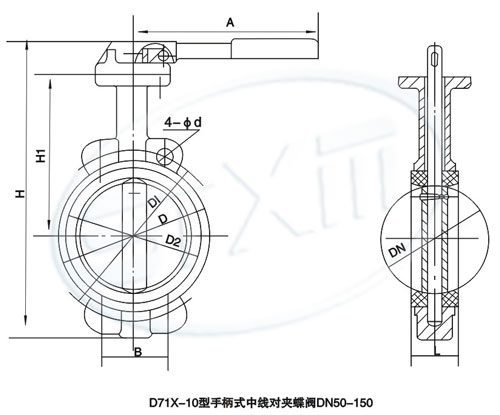

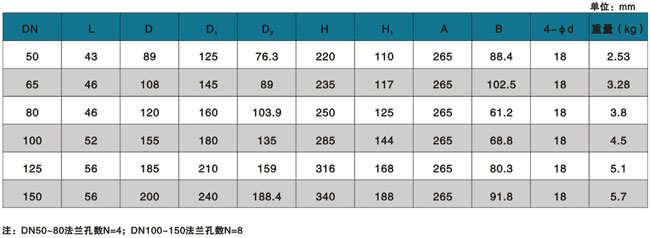

主要結構尺寸:
